Media Transmisi, Kabel UTP & Crimping RJ-45

1. Pengenalan Media Transmisi Jaringan

Media transmisi adalah saluran fisik atau nirkabel yang digunakan untuk membawa aliran data dari satu simpul (node) jaringan ke simpul lainnya.

Secara umum, media transmisi dibagi menjadi dua kategori:

1. Guided Media (Media Terpandu / Berkabel): Sinyal data ditransmisikan melalui konduktor fisik padat seperti Kabel UTP/STP, Coaxial, dan Fiber Optic.
2. Unguided Media (Media Nirkabel): Sinyal data ditransmisikan melalui gelombang elektromagnetik di udara bebas seperti Wi-Fi, Gelombang Radio Frekuensi, Inframerah, dan Satelit.

---

2. Kabel Twisted Pair (UTP) & Standar Warna TIA/EIA-568

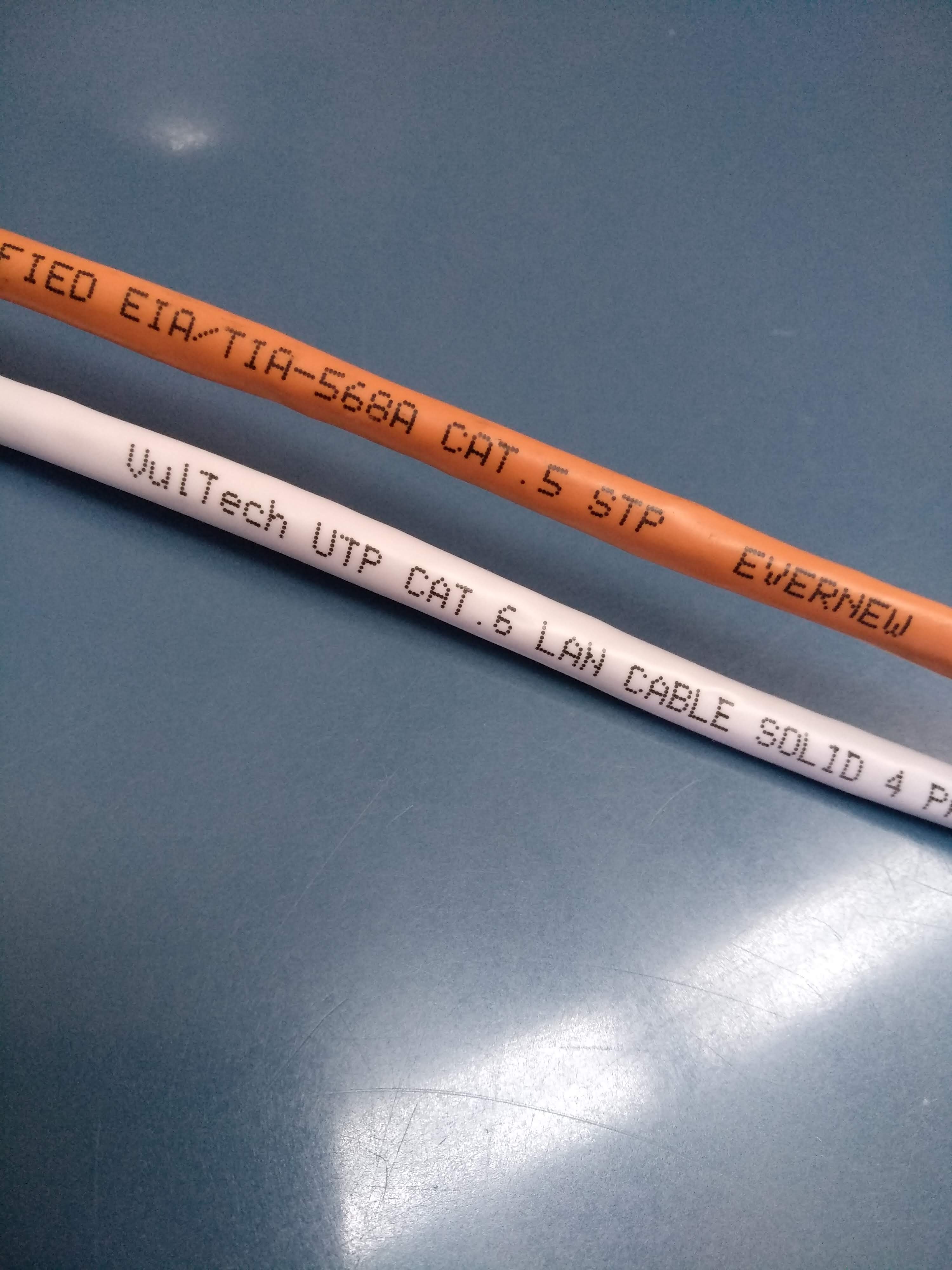

Kabel UTP (Unshielded Twisted Pair) adalah kabel yang paling banyak digunakan untuk jaringan LAN lokal. Di dalamnya terdapat 4 pasang kawat tembaga berpilin (total 8 konduktor) dengan kode warna standar internasional:

Susunan Pinout T568A vs T568B:

---

3. Tipe Pengkabelan UTP: Straight-Through vs Cross-Over

1. Kabel Straight-Through (Lurus)

Kabel yang kedua ujungnya menggunakan urutan standar yang sama (Ujung A = T568B, Ujung B = T568B).

• Fungsi: Menghubungkan dua perangkat yang BERBEDA jenis, misalnya:

- Komputer PC \( ↔ \) Switch

- Router \( ↔ \) Switch

- Access Point \( ↔ \) Switch

---

2. Kabel Cross-Over (Silang)

Kabel yang salah satu ujungnya menggunakan T568A dan ujung lainnya menggunakan T568B.

• Fungsi: Menghubungkan dua perangkat yang SEJENIS / SETARA, misalnya:

- Komputer PC \( ↔ \) Komputer PC

- Switch \( ↔ \) Switch

- Router \( ↔ \) Router

---

4. Panduan Praktik Pembuatan Kabel UTP (Crimping RJ-45)

Alat & Bahan:

• Kabel UTP Cat5e / Cat6

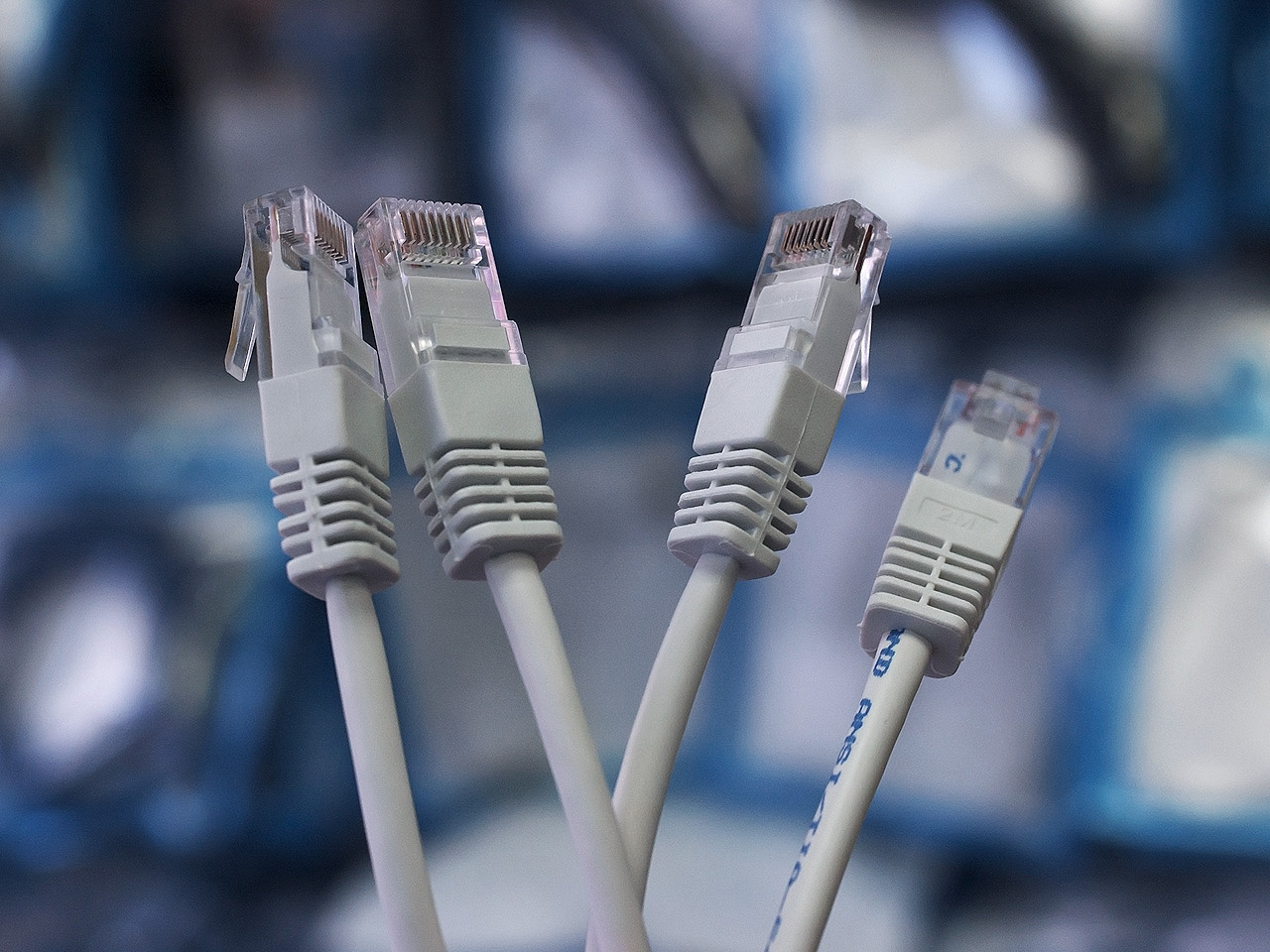

• Konektor RJ-45
• Tang Crimping (Crimping Tool)
• Pengupas Kabel (Wire Stripper)
• Penguji Kabel Jaringan (LAN Cable Tester)

Langkah-Langkah Crimping:

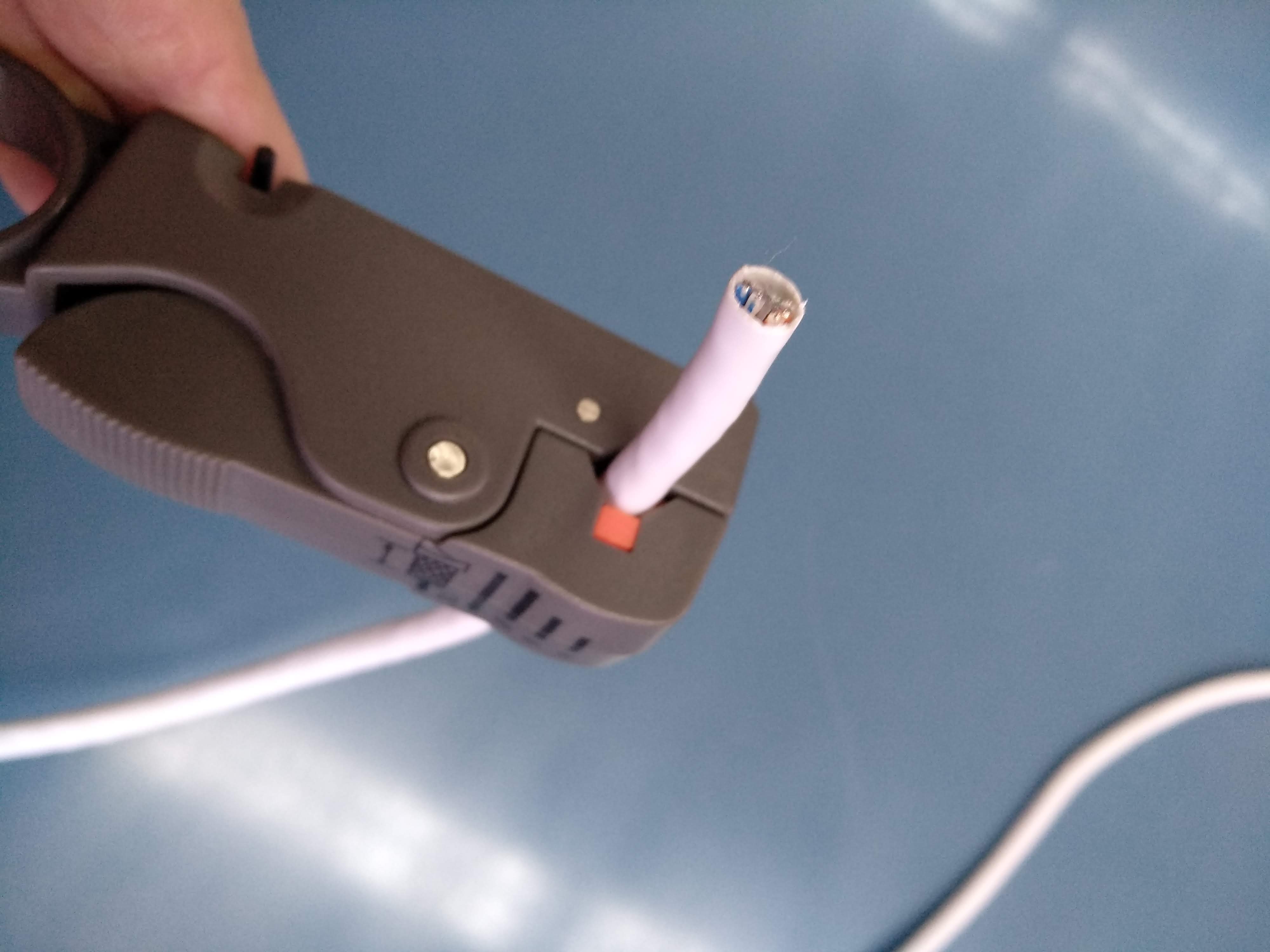

1. Mengupas Jaket Luar: Kupas jaket pelindung luar kabel UTP sepanjang $\pm 2 cm$ menggunakan wire stripper atau pisau pada tang crimping secara hati-hati agar isolasi konduktor dalam tidak tergores.

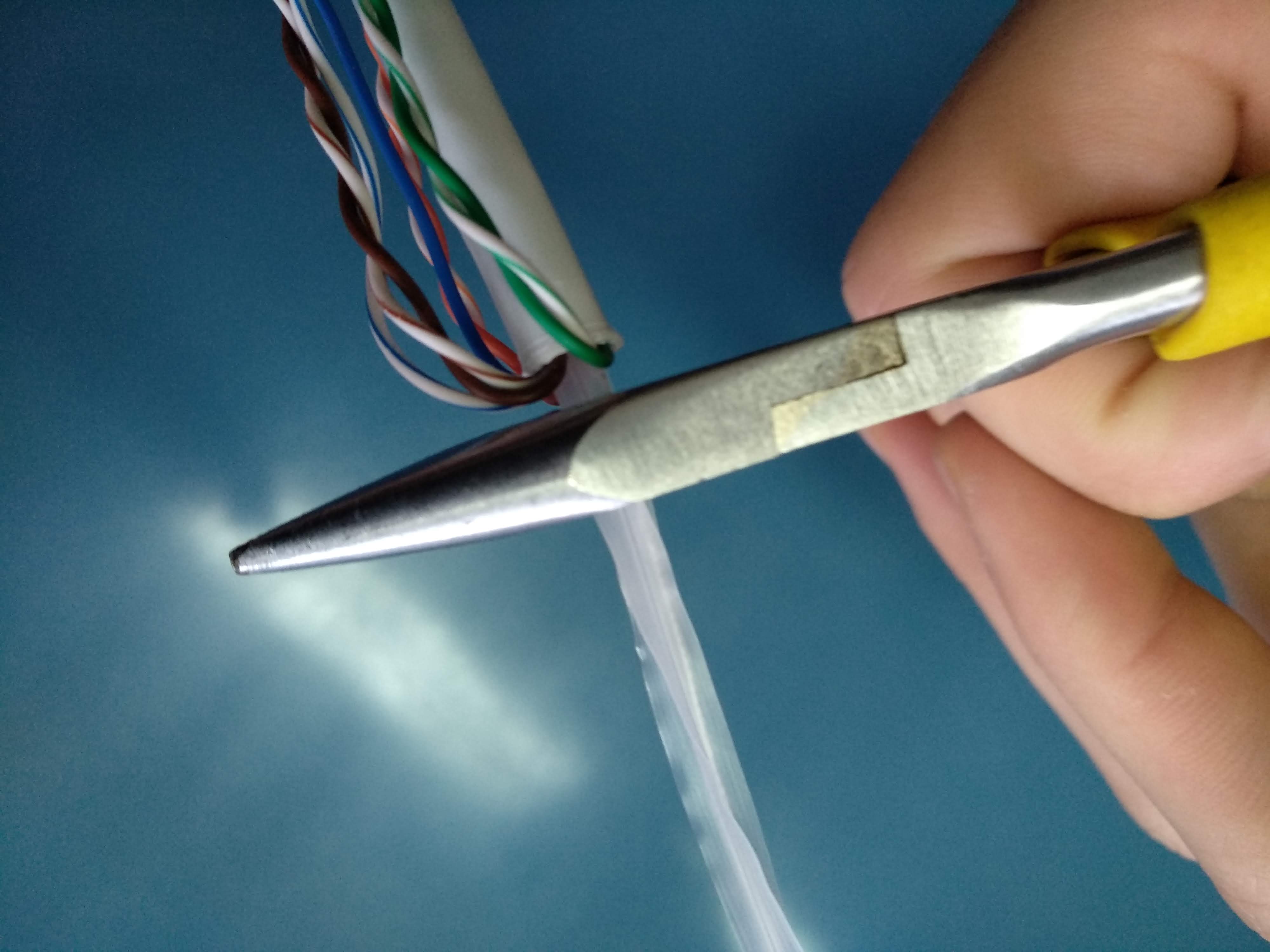

1. Mengurai & Meratakan Urutan Warna: Urai ke-4 pasang kabel yang saling melilit, luruskan kawat-kawatnya, lalu susun urutan warna kabel secara berjejer rapat sesuai standar yang diinginkan (T568B: Putih-Oranye, Oranye, Putih-Hijau, Biru, Putih-Biru, Hijau, Putih-Cokelat, Cokelat).

1. Memotong Rata Ujung Kabel: Pegang kawat yang sudah tersusun rapi, lalu potong ujungnya secara tegak lurus menggunakan pemotong pada tang crimping hingga menyisakan panjang sekitar $1.2 cm$.

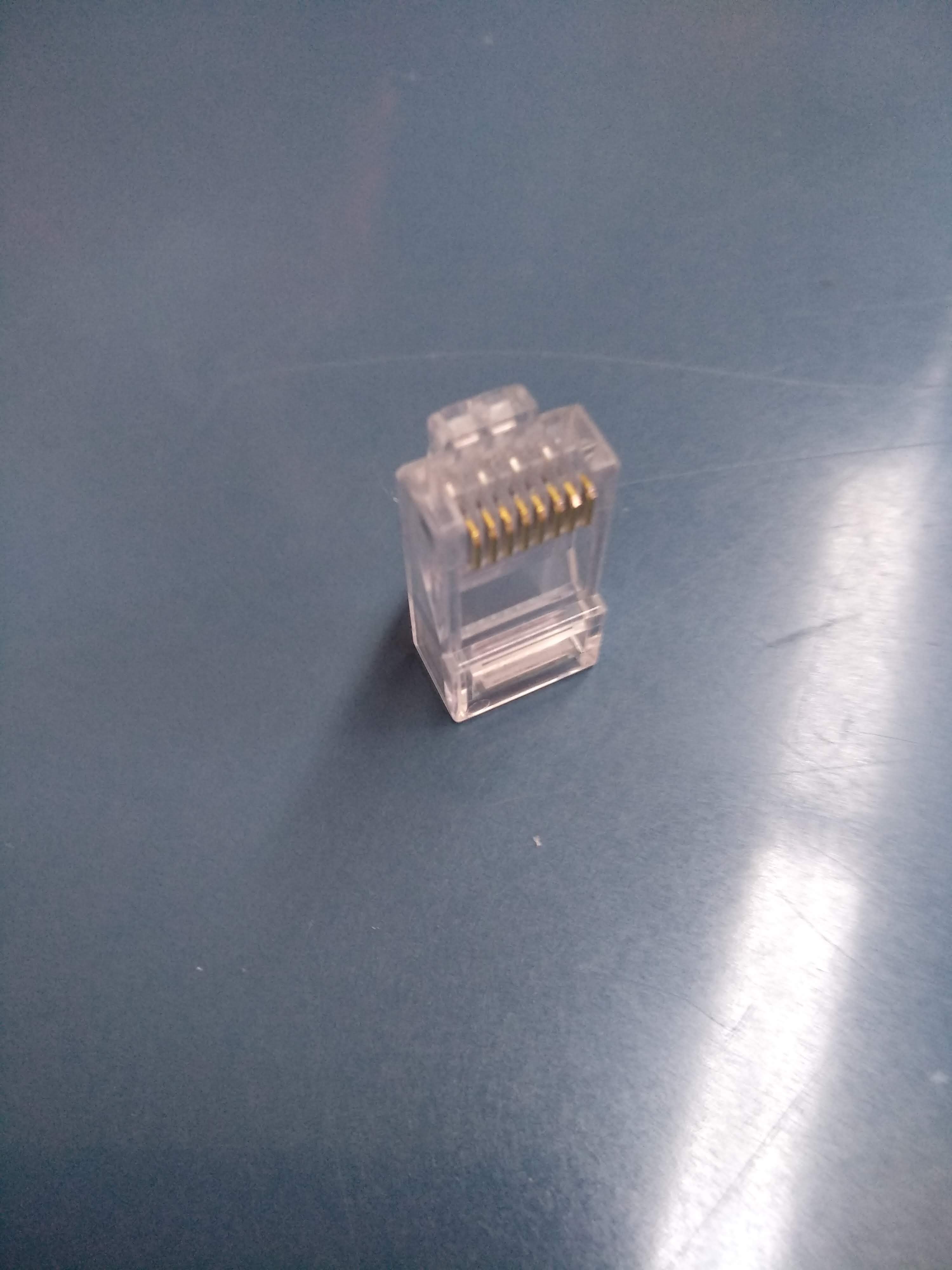

1. Memasukkan ke Konektor RJ-45 & Crimping: Masukkan kawat ke dalam konektor RJ-45 (posisi pin tembaga menghadap ke atas). Pastikan seluruh 8 kawat menyentuh ujung pin konektor dan jaket luar kabel ikut masuk ke dalam pengunci konektor. Masukkan konektor ke lubang 8P pada tang crimping, lalu tekan tuas tang sekuat tenaga hingga terdengar bunyi klik.

1. Pengujian dengan LAN Tester: Hubungkan kedua ujung kabel ke master dan remote unit LAN Tester. Nyalakan alat dan amati urutan nyala lampu LED 1 s/d 8. Pada kabel Straight-Through, lampu 1 hingga 8 akan menyala hijau berurutan secara serempak di kedua unit.

---

5. Media Transmisi Fiber Optik (Serat Optik)

Kabel Fiber Optik mentransmisikan data dalam bentuk pulsa cahaya laser atau LED melalui untaian serat kaca transparan dengan kecepatan sangat tinggi dan jarak jangkau hingga puluhan kilometer tanpa terpengaruh interferensi gelombang elektromagnetik.

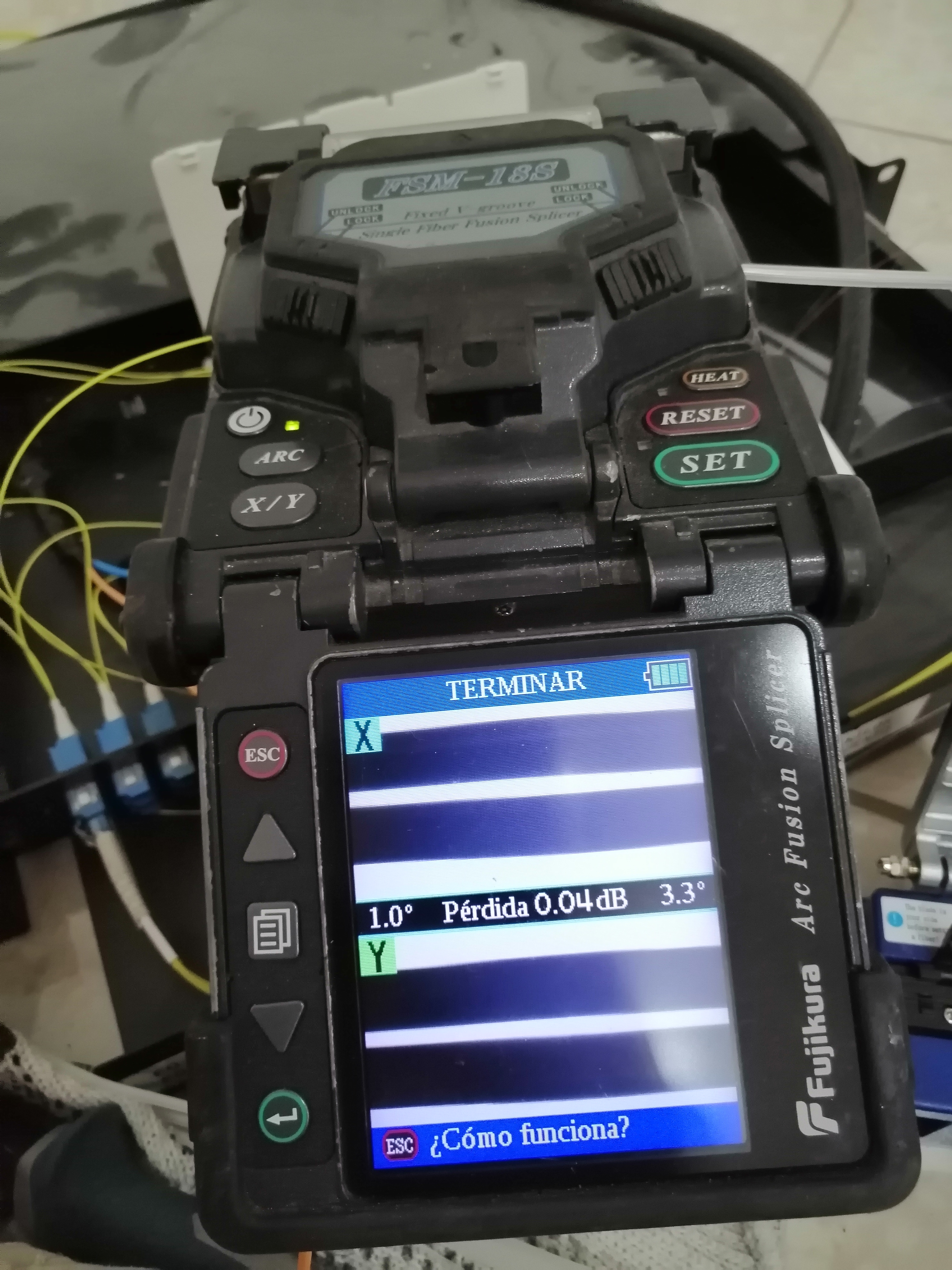

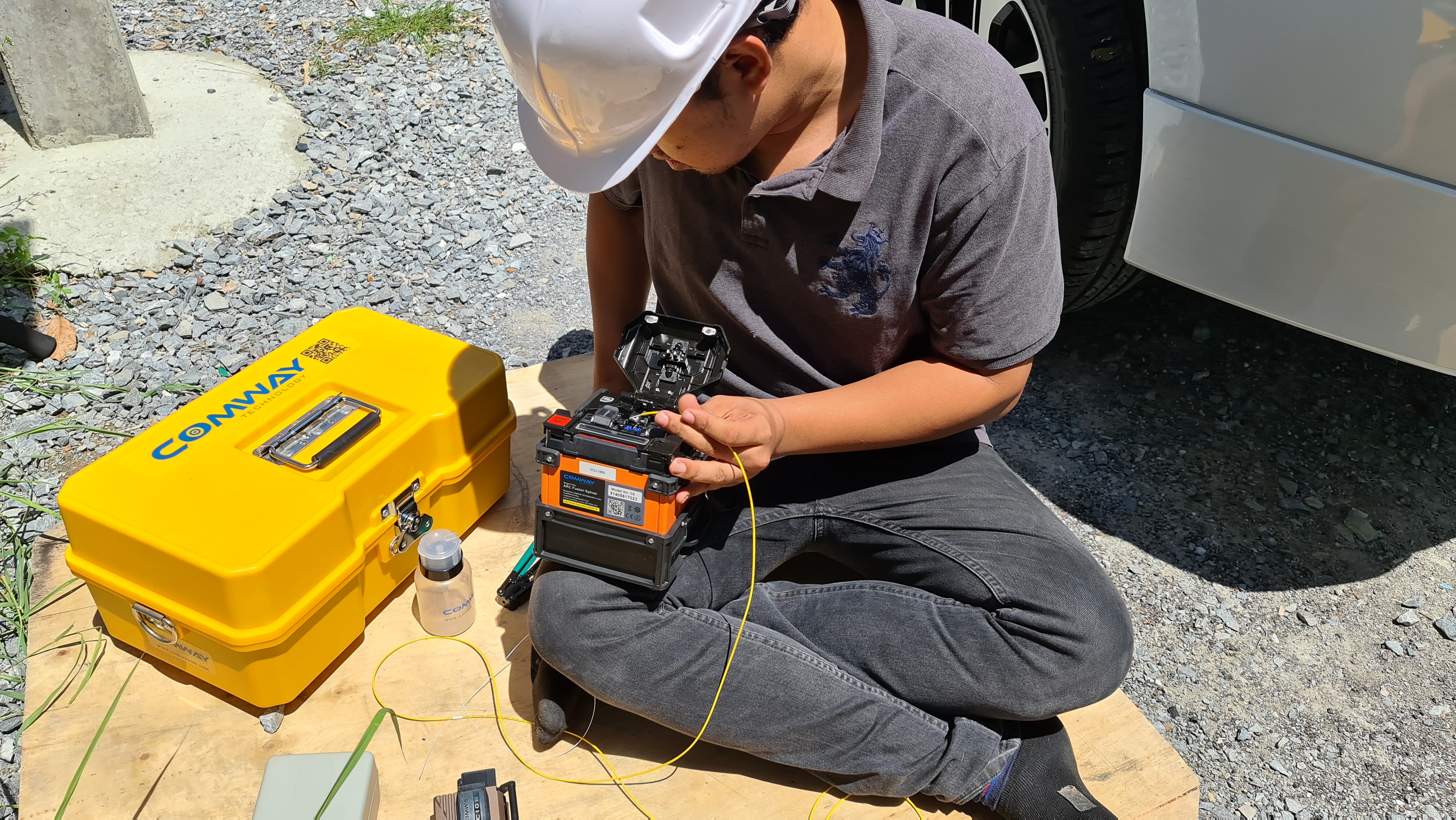

Peralatan Kerja Fiber Optik Utama:
